غبارگیر سیکلون صنعتی چیست؟

در صنایع مختلف، به‌ویژه صنایعی که با مواد پودری، فرآیندهای حرارتی، حمل‌ونقل مواد، خردایش و عملیات تولیدی سنگین سروکار دارند، گردوغبار یکی از چالش‌های اصلی است. وجود ذرات معلق در هوا علاوه بر تهدید سلامت کارکنان، باعث آسیب به ماشین‌آلات، کاهش کیفیت محصولات، آلودگی محیط‌زیست و افزایش هزینه‌های نگهداری خطوط تولید می‌شود. یکی از مؤثرترین راهکارهای کنترل گردوغبار در صنایع، غبارگیر سیکلون صنعتی است؛ دستگاهی ساده اما بسیار قدرتمند که با استفاده از نیروی گریز از مرکز، ذرات را از جریان هوا جدا می‌کند.
غبارگیر سیکلون صنعتی که با نام‌هایی مانند سیکلون صنعتی، سیکلون غبارگیر، غبارگیر سیکلونی، Cyclone Separator شناخته می‌شود، یکی از مهم‌ترین و کاربردی‌ترین تجهیزات فیلتراسیون در خطوط تولید محسوب می‌شود. این سیستم، به دلیل ساختار مکانیکی ساده، دوام بالا، هزینه نگهداری پایین و توانایی کار در شرایط سخت، جایگاه ویژه‌ای در صنایع کوچک و بزرگ دارد.

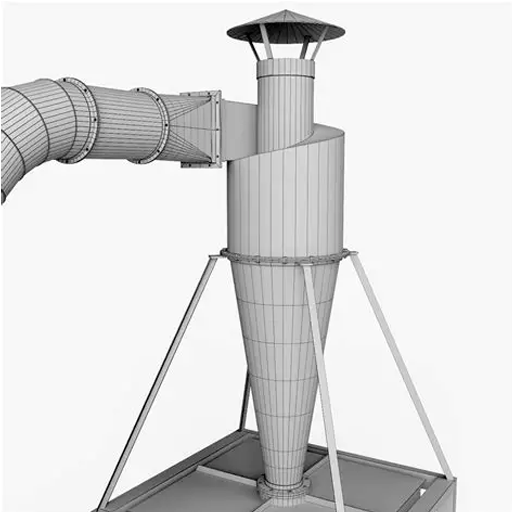

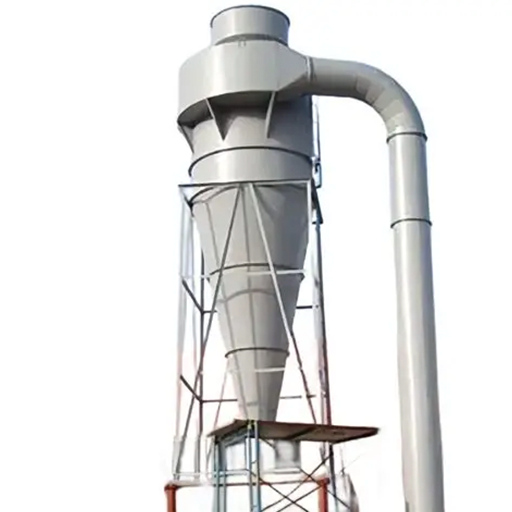

غبارگیر سیکلون صنعتی یک دستگاه جداساز مکانیکی است که بدون استفاده از فیلتر و تنها با تکیه بر اصول دینامیک سیالات و نیروی سانتریفیوژ، ذرات جامد را از جریان هوا جدا می‌کند. عملکرد این دستگاه کاملاً فیزیکی است و به همین دلیل در شرایط سخت صنعتی عملکرد بسیار پایداری دارد.

عملکرد سیستم سیکلون

۱. ورود هوای آلوده به سیکلون
هوا یا گاز حاوی ذرات از طریق ورودی مخصوص وارد بدنه استوانه‌ای سیکلون می‌شود.
۲. ایجاد چرخش مارپیچی (Vortex)
ساختار مخروطی–استوانه‌ای سیکلون باعث می‌شود جریان هوا با سرعت بالا به‌صورت گردابه‌ای بچرخد.
۳. اعمال نیروی گریز از مرکز
ذرات جامد، که نسبت به هوا سنگین‌تر هستند، به دیواره‌ها کشیده می‌شوند.
۴. سقوط ذرات به مخزن پایین سیکلون
ذرات پس از برخورد به دیواره‌ها، نیروی خود را از دست داده و در قیف پایین دستگاه جمع می‌شوند.
۵. خروج هوای نیمه‌پاک از قسمت بالایی
هوای تصفیه‌شده از لوله مرکزی به بیرون هدایت می‌شود.
این فرآیند بدون هیچ قطعه متحرک یا فیلتر انجام می‌شود و به همین دلیل سیکلون صنعتی یکی از بادوام‌ترین و کم‌هزینه‌ترین غبارگیرها است.

انواع غبارگیر سیکلونی

۱. سیکلون تک‌مرحله‌ای (Single Cyclone)
ساده‌ترین و رایج‌ترین نوع
مناسب برای کارگاه‌ها و صنایع متوسط
۲. سیکلون چندمرحله‌ای (Multi Cyclone)
دارای چند سیکلون کوچک در یک مجموعه
مناسب برای صنایع غبار سنگین مثل سیمان
۳. سیکلون فشار بالا
برای سیستم‌های انتقال تحت فشار
مناسب برای صنایع معدنی و فلزی
۴. سیکلون دما بالا
ساخته‌شده با آلیاژهای مقاوم
قابل استفاده در خطوط کوره و ذوب
۵. سیکلون افقی
برای فضاهای محدود
بازده کمتر نسبت به مدل عمودی

نحوه طراحی غبارگیر سیکلون صنعتی

طراحی سیکلون یک فرآیند مهندسی است و پارامترهای زیر در راندمان آن تأثیر مستقیم دارند:
✔ قطر بدنه سیکلون
قطر زیاد → بازده کمتر
قطر کم → افت فشار بالا
✔ ارتفاع و طول مخروط
هرچه مخروط بلندتر باشد راندمان بیشتر می‌شود.
✔ نوع ورودی (Tangential / Inlet)
ورودی مارپیچی راندمان را تا ۳۰٪ افزایش می‌دهد.
✔ سرعت ورودی هوا
سرعت ایده‌آل: ۱۲ تا ۲۰ متر بر ثانیه
✔ جنس بدنه
• فولاد ST37
• فولاد آلیاژی
• استنلس‌استیل برای صنایع غذایی و دارویی
✔ ضخامت ورق
متناسب با نوع ذرات و دما انتخاب می‌شود.

کاربردهای غبارگیر سیکلون صنعتی

غبارگیر سیکلونی به دلیل ساختار ساده و بازده مطلوب برای ذرات درشت، در صنایع بسیار متنوعی استفاده می‌شود. مهم‌ترین کاربردها عبارتند از:
۱. صنایع چوب، MDF و نجاری
• جمع‌آوری خاک‌اره، چیپس چوب، تراشه‌ها
• نصب در کنار دستگاه‌های CNC و اره‌های صنعتی
• جلوگیری از انسداد مسیرهای انتقال مواد
۲. صنایع معدنی
• جداسازی ذرات در فرآیند خردایش
• انتقال پودر سنگ و مواد معدنی
• حذف گردوغبار از سنگ‌شکن‌ها و آسیابی‌ها
۳. کارخانه‌های سیمان
• جداسازی اولیه ذرات قبل از ورود به فیلتر اصلی
• کنترل غبار کلینکر و مواد خام
• استفاده در مسیرهای انتقال هوا
۴. صنایع غذایی
• انتقال و آسیاب آرد، شکر، ادویه و غلات
• تصفیه هوا در خطوط بسته‌بندی
• مناسب برای صنایع پودری سبک
۵. صنایع فولاد و ذوب
• حذف ذرات فلزی سنگین
• مناسب برای عملیات حرارتی و دماهای بالا
۶. صنایع شیمیایی و پتروشیمی
• تفکیک ذرات جامد از گازهای فرایندی
• خشک‌کن‌های دوار و تجهیزات انتقال مواد
۷. سیستم‌های تهویه صنعتی
• پیش‌فیلتر در کنار بگ فیلتر و کارتریجی
• حذف ذرات درشت در واحدهای صنعتی
به‌طور کلی، هر صنعتی که با ذرات درشت، نیمه‌ریز، حجم هوای بالا یا دمای زیاد سروکار دارد نیازمند غبارگیر سیکلون صنعتی است.
۸. صنایع کاشی و سرامیک

مزایای غبارگیر سیکلون صنعتی

غبارگیر سیکلونی در مقایسه با سایر سیستم‌های تصفیه هوا مزایای قابل توجهی دارد:
✔ ساختار مکانیکی بدون قطعه مصرفی
هیچ فیلتر یا قطعه‌ای که نیاز به تعویض داشته باشد وجود ندارد.
✔ قابلیت کار در دماهای بالا
سیکلون برای محیط‌هایی با دمای ۳۰۰ تا ۶۰۰ درجه نیز طراحی می‌شود.
✔ مقاومت بالا در برابر خوردگی و ضربه
به دلیل تولید با ورق فولادی ضخیم.
✔ قیمت مناسب و اقتصادی
نسبت به سایر غبارگیرها هزینه بسیار کمتری دارد.
✔ راندمان مناسب برای ذرات درشت‌تر از ۱۰ میکرون
بازده سیکلون برای ذرات درشت بسیار بالاست.
✔ کاهش بار نهایی فیلترها
استفاده از سیکلون در کنار بگ‌فیلتر، عمر فیلتر را تا ۳ برابر افزایش می‌دهد.

نصب و نگهداری سیکلون

✔ نصب عمودی الزامی است
تا ذرات به‌درستی سقوط کنند.
✔ بازرسی دوره‌ای مسیر ورودی
انسداد ورودی باعث افت راندمان می‌شود.
✔ تخلیه قیف تحتانی
باید دوره‌ای تخلیه شود تا از برگشت ذرات جلوگیری شود.

نکات مهم هنگام خرید غبارگیر سیکلون صنعتی

برای خرید سیکلون صنعتی این موارد را در نظر بگیرید:
۱. حجم هوای ورودی (CFM)
۲. نوع ماده و دانه‌بندی ذرات
۳. دمای کاری سیستم
۴. جنس بدنه و ضخامت ورق
۵. محاسبات مهندسی صحیح
۶. فضای موجود برای نصب
۷. نیاز یا عدم نیاز به پیش‌فیلتر بودن
انتخاب غیراصولی سیکلون می‌تواند باعث کاهش راندمان و ورود مجدد غبار به محیط شود.
